UV交換部品

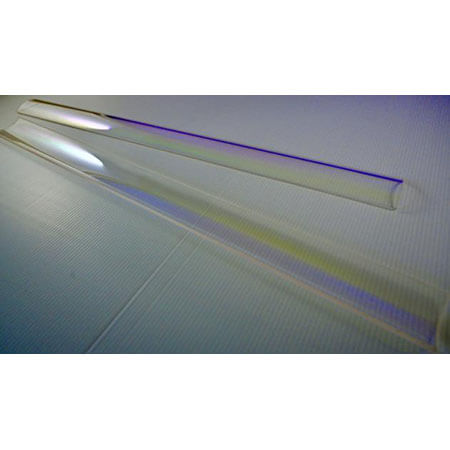

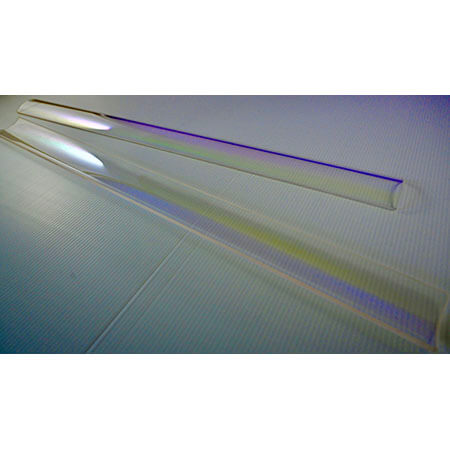

クォーツ冷却チューブ 技術データ ウォータージャケットとしてのクォーツスリーブ (冷却管) UVランプのサイズは様々です, システムごとに直径と構成が異なる. ランプは、さまざまなスペクトル範囲で紫外線を遮断または透過させるために、さまざまな種類の石英を使用して製造されています。. UV硬化システムでは、UVランプと基板の間に水冷チューブが取り付けられています。, 赤外線を遮断する (IR) 放射線を遮断し、システムと基板の過熱を防ぐ, 紫外線の大部分を透過させながら. 冷却装置を通過するシステムで空気または水が送り込まれることで冷却されます。. 冷却チューブはシステムのサイズやメーカーによって様々なサイズがあります。, GCTCは、冷却チューブの幅広い長さと直径を提供します, 高品質の石英から正確な寸法で製造. GCTCは、システムに完璧にフィットするように寸法と形状をカスタマイズする必要があるPCB製造システムに特に優れたサービスを提供するために、在庫で石英ウォータージャケットを最も多く使用しています。.

UV 曲面ダイクロイックコーティング反射板/コールドミラー GCTC’アルミニウムとコールドミラー反射板は、作業片の特性に応じて使用する基板に応じて、標準UVシステムに適しています。; 寒い-熱反射鏡は熱を吸収するために使用されている-熱を吸収する敏感な材料-インフラの生産-赤色のエネルギーを吸収し、紫外線エネルギーのみを反射する

UV 曲面石英ダイクロイック反射板 UVコールドミラーは熱を除去しながらUVエネルギーを反射します-可視光線と赤外線のエネルギーを生成する. 可視光線と赤外線のエネルギーの除去は、可視光線と赤外線のエネルギーを反射光学系を通して透過させることによって達成できる。 (典型的には溶融シリカ) または可視光線と赤外線のエネルギーを吸収し、吸収した熱を反射光学系に伝達することによって (典型的にはアルミニウム). UVコールドミラーは、照射ゾーンでの反射UVエネルギーの量を増加させると同時に、可視光線と赤外線のエネルギーを大幅に削減するのに非常に効果的です。. その結果、照射ゾーンの温度は低下する。, 温度に敏感な基板の処理を可能にする. コールドミラーは温度に敏感な基板を保護するのに役立ちます. 用途には以下が含まれます インクの光重合, 染料および接着剤 半導体製造 プリント基板製造 製品包装 フローリング 水の殺菌 イメージング

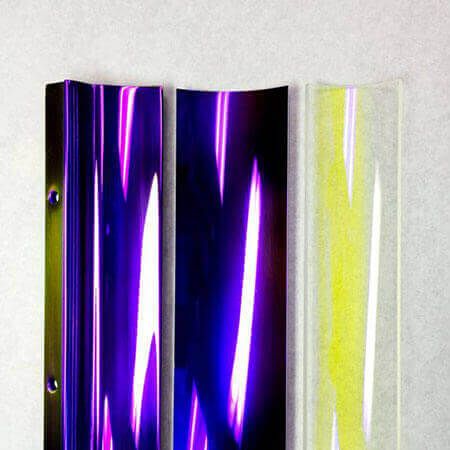

曲面コールドミラー (リフレクター) 二色性フィルムコーティングガラス反射板 スペクトル特性: 平均を反映. ≧92% スペクトル範囲220~400Nm 送信平均. ≧ 80% スペクトル範囲450~2000Nm 当社が製造する反射板は紫外線硬化エネルギーを反射し、赤外線波長を通過させます. これは可視光を反射することによって実現される. 赤外線放射が少ないということは、ビーム内の照射対象物の加熱が少ないことを意味します。. 二色性反射板は、システムの熱放散を助け、それによってランプの寿命を延ばすために、互換性のあるランプで使用されます。.

ホットミラー/クォーツプレート 技術データ タグ > 85%: 220-400nm タグ < 30%: 430-630nm タグ <= 87%: 700-2500nm GCTC’ホットミラーとコールドミラーは、熱が実験装置に深刻な損傷を与える可能性がある状況での使用に最適です。. ダイクロイックコーティングガラスミラーは様々なサイズでご用意しております. 当社のUVフューズドシリカミラーは透過率と反射率が向上します, 熱膨張係数が低い. 石英板は通常、ランプと基板の間に配置されます。. プレートは紫外線を吸収せず、作業ランプよりも低い温度で紫外線を再放射する。. 硬化結果のより良いパフォーマンスのためには、プレートを定期的に洗浄する必要があります。. GCTCはトップクラスの製品を提供しています-最高品質. 通常のガラス板は石英板ほど極端な温度に耐えることができない. UVランプはインクやグラフィックコーティングの乾燥に役立ちます. ランプ内の石英板の主な用途は、ゴミの蓄積を防ぐことです。, フィルターに蓄積した汚れや汚染物質. UVホットミラーは主に赤外線の影響を減らすために設置されています (IR) 印刷の鮮明さに影響を与える可能性がある. 二色性反射板とともに, ホットミラーは紫外線エネルギーを改善し、赤外線を減らす-熱に敏感な特定の基質に損傷を与える可能性のある赤色エネルギー. IRエネルギーをフィラメントに導くことで, ホットミラーは、熱を確実に除去する方法を提供することで、より良い印刷体験を提供します。. 交換用ランプは、看板やグラフィックスのコーティングやインクを乾燥させるのに使用され、乾燥システムの重要なコンポーネントです。. UV硬化ランプは赤外線よりも優れた選択肢です-汚れに強いので乾燥すると赤くなります. 石英板はランプを破片から保護し、ランプと硬化システムの間のフィルターとして機能します。. プレートが汚れを防ぎます, 砂や汚染物質が蓄積するのを防ぐ.

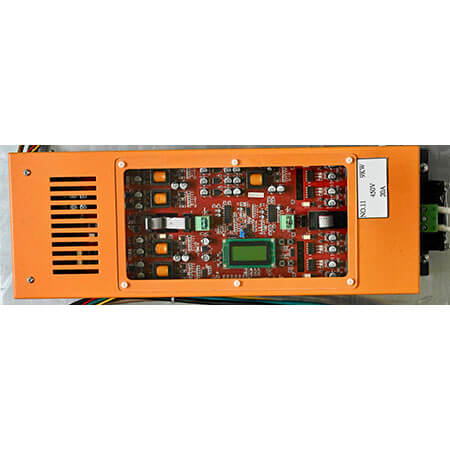

電力供給 電子電源はUVシステムに一定の電力を供給するために使用されます, 主電源電圧の変動に左右されない. これにより、UVランプを電力サージから保護し、一貫した硬化性能を確保します。. 電子電源は、さまざまなサイズとタイプのランプに信頼性の高い点火を提供します。. 電子電源は、従来の変圧器やチョークベースの電源と同じ機能を果たします。, 一般的に電力効率が高い, サイズが小さくなり、大幅に軽量化されました. また、ランプの電力を無段階に調整できる。, 漸進的なものとは対照的に, アナログまたはデジタル制御システムに簡単に組み込むことができます。. GCTCの利点’ランプドライバ’信頼性, 高効率, 高い力率, ステップと組み合わせて-減光が少ない. GCTCの広い入力電圧範囲と定電力制御’ランプドライバーと統合された通信インテリジェンスを組み合わせることで、ランプ寿命中に最適なUV出力が保証されます。. 多数のGCTCでの豊富な現場経験’中圧ランプを備えたランプドライバは、高い製品信頼性とランプ寿命の延長を実証しています。.

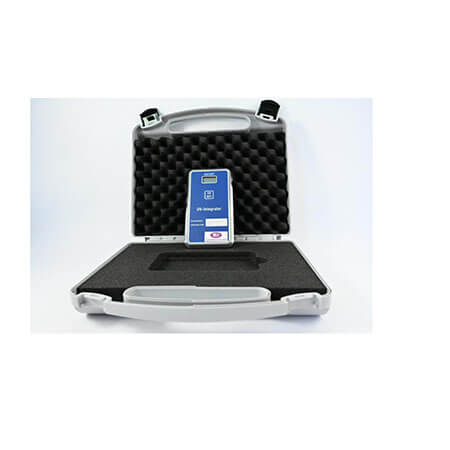

UVメーター 技術データ 画面 : 6-数字LCDディスプレイ, 0~999999mJ/平方センチメートル 測定範囲: 0-5000mW/cm² 寸法: 80W*145L*12T(んん) 重さ: 500グラム 動作温度: 0-50℃ スペクトル範囲の測定: 250-410Nm ケーシング: アルミニウムクローム、ステンレススチールカバー. 可視光線は電磁波のほんの一部に過ぎない, 短い-波動は可視光が紫色に見える. 波が-長さがさらに短くなると、放射線は見えなくなります, 私たちは紫外線の範囲内にいる. 254-380Nm. 紫外線にはさまざまな種類がある: 紫外線-318 号-380Nm 紫外線-B280-315Nm紫外線-254 号-280Nm 紫外線-インテグレータIは、露出設備のUV容量を測定することを目的としています。. 測定ヘッドはユニットの領域に配置され、250のスペクトル範囲のUV放射を記録します。~410Nm. 測定値はmJ単位でLCDに直接表示されます。/cm², I型は3で操作されます.ユニット内に6Vリチウム電池を内蔵. 特別なエネルギーを使うことで-回路を節約することでバッテリーは約. 10000時間、特殊なフィルターガラスは可視光線だけでなく赤外線範囲の放射も吸収するため、測定は必要なスペクトル範囲でのみ行われます。.
